Thông tin chi tiết sản phẩm:
|
| Suitable Material Thickness: | 1-1.2mm | Forming Station: | 14Stations |
|---|---|---|---|
| Shaft: | 45# Steel | Main Roller: | GCr15 bearing steel |
| Balde Material: | Cr12 | Structure: | Stand Type |
| Forming Speed: | 8-10m/min | Control System: | PLC Control |
| Power: | 11+7.5KW | Voltage: | 380v 50Hz 3phases |
| Làm nổi bật: | roll form machines,purlin roll forming machine |
||
| 1Mô tả sản phẩm |
(1) Tiếng giới thiệu
Bàn gỗ được làm bởiC Purlin mái nhà thép Profile Roll hình thành máy được sử dụng rộng rãi trong cơ thể chính căng thẳng
cấu trúc của các công trình lớn và trung bình, chẳng hạn như nhà máy, nhà kho, nhà kho động cơ,
hangar, tòa nhà triển lãm. nó được biết đến như là vật liệu xây dựng kinh tế và hiệu quả cao.
Thép C purlin có các tính năng sau:
a.Trọng lượng nhẹ, chi phí thấp;
b.Dễ sử dụng:các purlin có thể được hình thành và đâm theo nhu cầu actural của bạn;
và nó có thể được cài đặt trực tiếp.

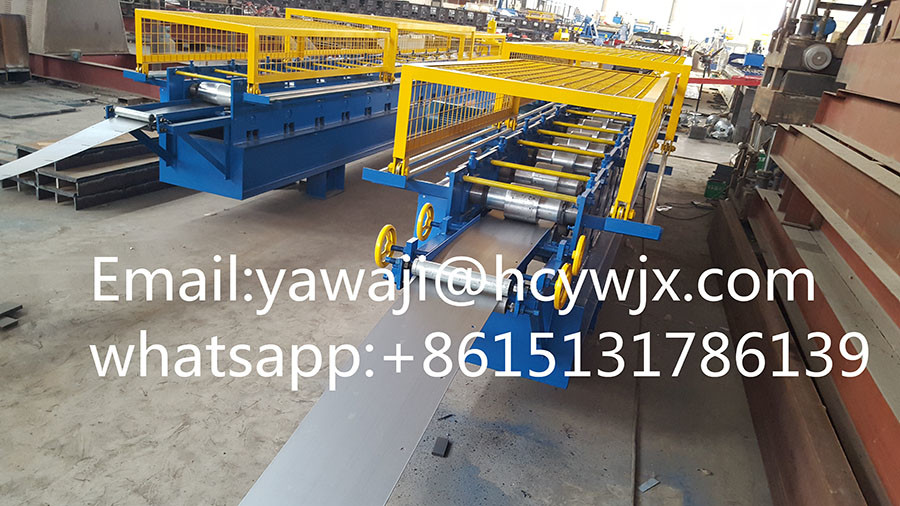

(2) Dòng công việc của Máy hình cuộn
Dòng cuộn-đánh cuộn-đưa cuộn-định mức-bối hình cuộn-đánh đấm ((không cần thiết) -Bản đo chiều dài)
cắt-bảng surpporting
(3) Chi tiết kỹ thuật
A. Toàn bộ
| Vật liệu thích hợp | HThép dải cán, Q235 hoặc tương đương |
| Độ dày vật liệu | 1-1,2 mm |
| Chiều rộng vật liệu | 175-465mm |
| Cấu trúc | Khoảng 10,0*1,2*1,75m, theo bản vẽ |
| Không gian làm việc | Khoảng 20,0*2,7m ((L*W) |
|
Chiều dài Bảng |
Bạn có thể thiết lập chiều dài theo nhu cầu của bạn. Nó được điều khiển bởi PLC màcó thể đảm bảođộ chính xáccủa ±1mm. |
| Cắt |
Tự động dừng lại và cắt khi nó đến với bộ chiều dài. |
B. Chi tiết về thành phần
| Vật liệu cuộn | Thép hạng cao 45#, mạ chrome cứng, 0,05mm. |
| Khung chính | Thép 400#, ổn định hơn và không rung động. |
| Bảng trung tâm |
Chúng tôi sử dụng tấm dày hơn để đảm bảo sự ổn định. của các sản phẩm của chúng tôi. |
| Các bước hình thành | 11-16, theo bản vẽ. |
| Vật liệu trục | Φ80 mm, thép 45# chất lượng cao. |
|
Quá trình xử lý: làm nóng- hoàn thành xoắn, độ cứng cao, khó biến dạng. |
|
|
Cắt Vật liệu của lưỡi dao |
Cr12, độ cứng HRC60-62. |
| Quá trình xử lý: xử lý nhiệt - trầy xước mặt phẳng - cắt điện cực dây. |
C. Các thành phần điện
| Sức mạnh thích hợp | 380V, 50 Hz, 3 pha hoặc theo nhu cầu của bạn. |
| Màn hình | Màn hình cảm ứng 7 inch, dễ vận hành. |
| PLC | Delta DVP14ES |
|
Được thích nghi tốt với các điều kiện khác nhau, chẳng hạn như độ ẩm, nhiễu điện từ. |
|
| Chuyển đổi tần số |
Delta VFD-M. Nó có lợi thế là làm chậm lại trước khi cắt, để đảm bảo độ chính xác chiều dài (± 1mm, tốt hơn nhiều so với tiêu chuẩn công nghiệp ± 3mm). |
|
Chiều dài Thiết bị đo |
Omron, làm ở Nhật Bản. |
| Nó có tính năng chính xác và ổn định cao. |
