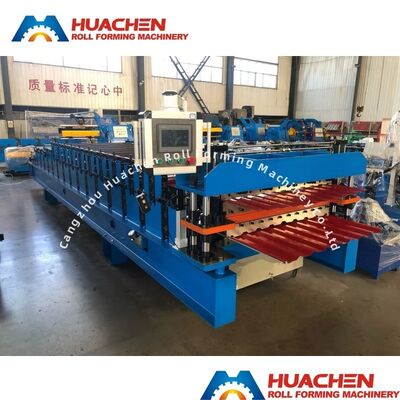

| Thông số | Thông số kỹ thuật |
|---|---|
| Loại vật liệu | PPGI/GI |
| Độ dày | 0.3-0.6mm |
| Chiều rộng | 1250mm |
| Các trạm cán | Trên: 10 trạm; Dưới: 15 trạm |
| Vật liệu trục cán & trục | Thép 45# tôi và mạ |
| Đường kính trục | Φ70mm |
| Vật liệu dao cắt | CR12 |
| Loại truyền động | Truyền động xích |
| Tốc độ | 15m/phút |
| Tổng công suất | 5.5+5.5KW |
| Điện áp | 380V 50Hz 3 pha (có thể tùy chỉnh) |
| Linh kiện | Mô tả & Thông số kỹ thuật |
|---|---|
| Máy tháo cuộn thủ công 5T |
Bộ phận này đỡ cuộn tôn và cho phép chuyển động quay.
|
| Bàn dẫn hướng & Dao cắt sơ bộ |
Dẫn hướng cuộn tôn vào đúng vị trí và chuyển đến bộ phận cán. Bao gồm thiết bị cắt bằng tay để cắt sơ bộ thuận tiện trong quá trình thay đổi vật liệu.
|
| Trục & Con lăn |
Vật liệu: Thép 45# tôi và mạ. Con lăn đã qua xử lý nhẵn, cứng, chống gỉ và chống trầy xước tấm tôn.
|
| Trạm bơm thủy lực |
Cung cấp năng lượng cho dao cắt để thực hiện các thao tác cắt. Sử dụng dầu thủy lực 46#. Trang bị quạt làm mát để làm mát tuần hoàn bên trong. Thương hiệu van điện từ: Huade.
|
| Tủ điều khiển màn hình cảm ứng |
Có chế độ tự động và thủ công. Cho phép cài đặt chiều dài đơn vị và số lượng thông qua màn hình cảm ứng. Các bộ phận điện tử:
|
| Bộ phận ép & Dao cắt |
Vật liệu lưỡi dao: CR12. Có độ bền cao, khả năng tôi luyện tuyệt vời và khả năng chống mài mòn vượt trội.
|
| Bàn ra sản phẩm | Thu thập các sản phẩm đã được tạo hình. Giá đỡ được trang bị con lăn để tạo điều kiện thuận lợi cho việc chuyển sản phẩm đi mà không làm trầy xước. |
| Bộ phận | Số lượng |
|---|---|
| Xích | 2 Bộ |
| Van điện từ | 1 Bộ |
| Công tắc hành trình | 2 Bộ |
| Cờ lê hở | 2 Bộ |
| Cờ lê lục giác | 2 Bộ |
| Bộ đếm | 1 Bộ |
| Cờ lê | 2 Bộ |
| Phớt dầu | 1 Bộ |
