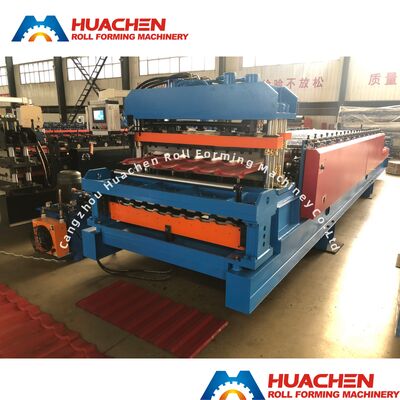

Máy cán tôn hai lớp có khả năng tạo hình cho các khu vực hạn chế trong hai phần với khả năng chuyển đổi sản phẩm nhanh chóng. Giải pháp tiết kiệm chi phí này kết hợp hai mẫu thành một thiết bị, giảm thời gian thay đổi tấm và tăng tốc độ sản xuất.
| Thông số | Quy cách |
|---|---|
| Loại vật liệu | PPGI/GI |
| Độ dày | 0.3-0.6mm |
| Chiều rộng | 1250mm |
| Các trạm con lăn | Trên: 10 Trạm; Dưới: 15 Trạm |
| Vật liệu con lăn & trục | Thép 45# tôi và mạ |
| Đường kính trục | Φ70mm |
| Vật liệu dao cắt | CR12 |
| Loại truyền động | Truyền động xích |
| Tốc độ | 15m/phút |
| Tổng công suất | 5.5+5.5KW |
| Điện áp | 380V 50Hz 3 pha (có thể tùy chỉnh) |
| Linh kiện | Mô tả & Quy cách |
|---|---|
| Máy xả cuộn thủ công 5T |
Hỗ trợ cuộn và cho phép chuyển động quay.
|
| Bàn cấp liệu & Dao cắt sơ bộ |
Dẫn cuộn vào đúng vị trí và hướng đến bộ phận cán tôn. Bao gồm thiết bị cắt kéo bằng tay để cắt sơ bộ tiện lợi trong quá trình thay đổi vật liệu.
|
| Trục & Con lăn |
Vật liệu: Thép 45# tôi và mạ. Con lăn đã qua xử lý nhẵn, cứng, chống gỉ và chống trầy xước tấm.
|
| Trạm bơm thủy lực |
Cung cấp năng lượng cho dao cắt để thực hiện các thao tác cắt. Sử dụng dầu thủy lực 46#. Trang bị quạt làm mát để làm mát tuần hoàn bên trong. Thương hiệu van điện từ: Huade.
|
| Tủ điều khiển màn hình cảm ứng |
Có chế độ tự động và thủ công. Cho phép cài đặt chiều dài đơn vị và số lượng thông qua màn hình cảm ứng.
|
| Bộ phận ép & Dao cắt |
Vật liệu lưỡi dao: CR12. Có độ bền cao, khả năng tôi luyện tuyệt vời và khả năng chống mài mòn vượt trội.
|

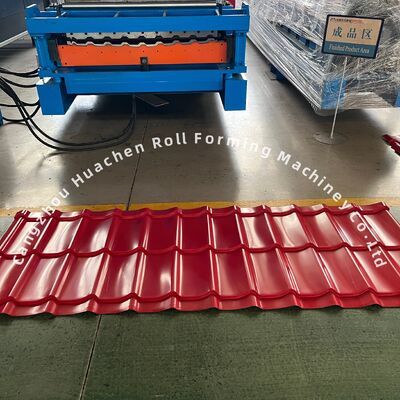

| Bàn ra sản phẩm | Thu thập sản phẩm đã tạo hình. Giá đỡ được trang bị con lăn để hỗ trợ chuyển sản phẩm về phía trước mà không làm trầy xước. |
| Phụ tùng | Số lượng |
|---|---|
| Xích | 2 Bộ |
| Van điện từ | 1 Bộ |
| Công tắc hành trình | 2 Bộ |
| Cờ lê mở | 2 Bộ |
| Cờ lê lục giác | 2 Bộ |
| Bộ đếm | 1 Bộ |
| Cờ lê | 2 Bộ |
| Phớt dầu | 1 Bộ |
