Máy tạo hình kim loại tấm

1. Đặc điểm kỹ thuật của vật liệu

2. Thông số chi tiết máy

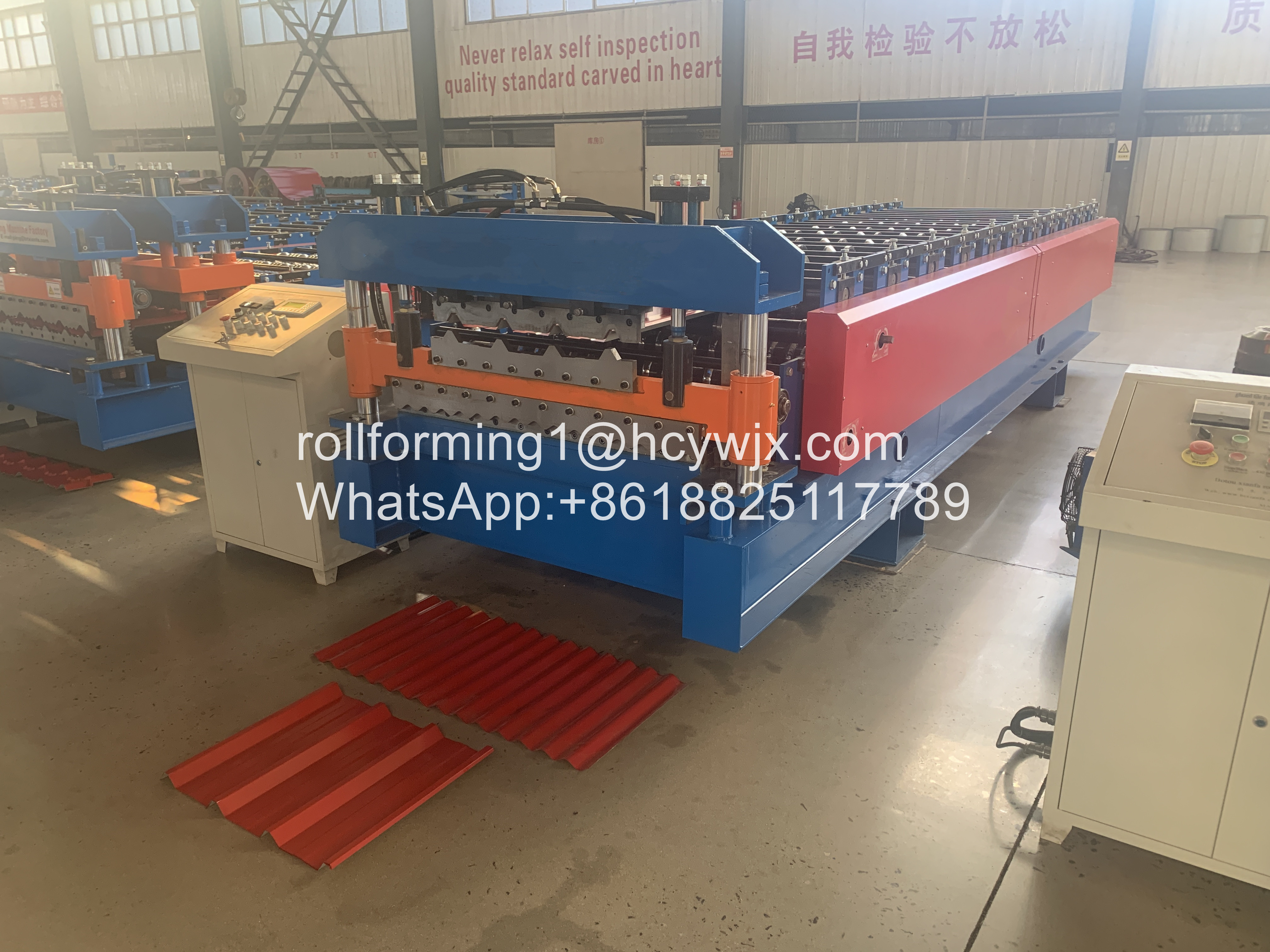

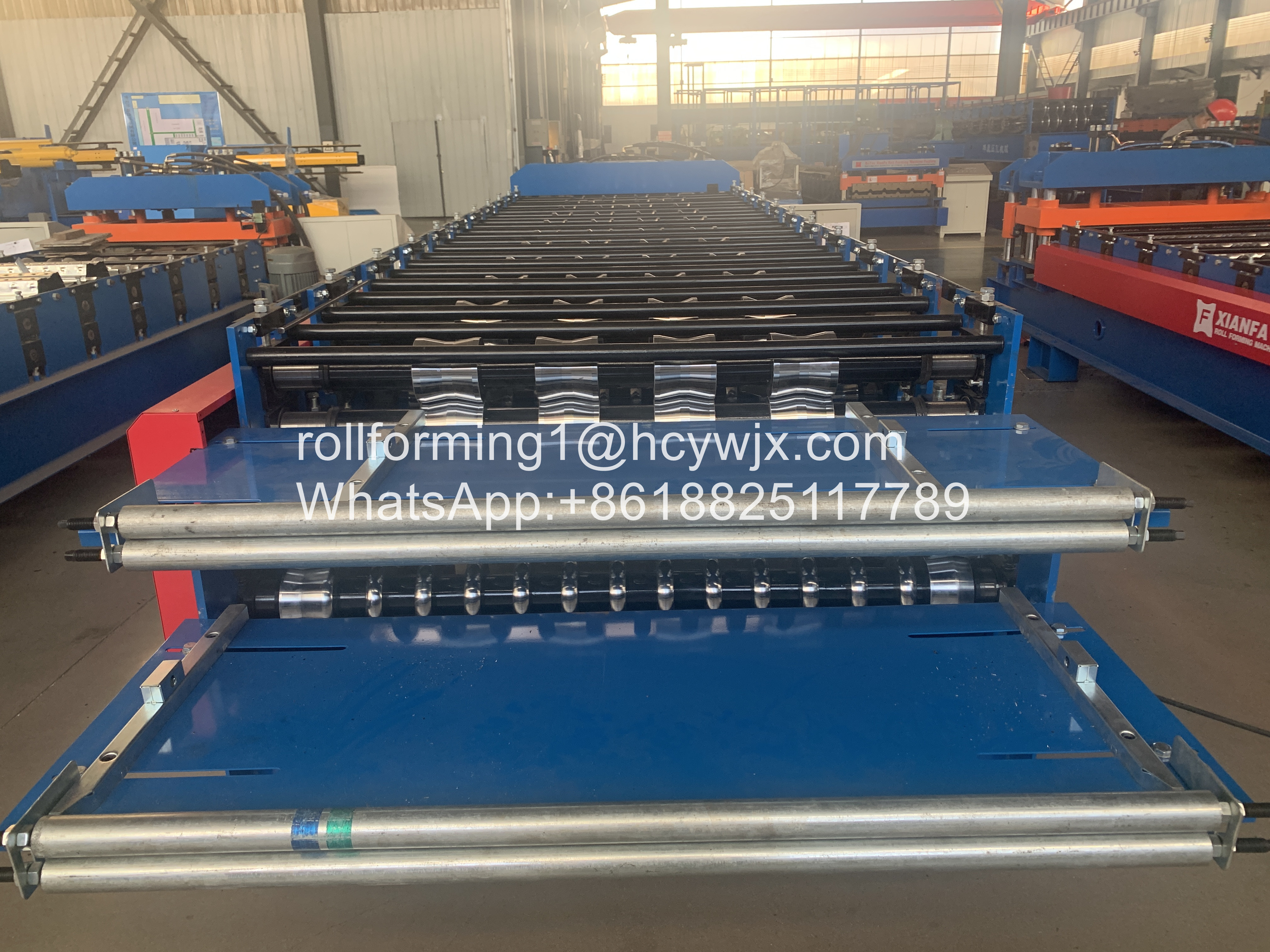

3. Hình ảnh tham khảo

4. Biểu đồ của Quy trình

Máy trang trí thủy lực — Tạo hình cuộn — Cắt — Máy xếp chồng tự động

5. Đặc điểm kỹ thuật của các thành phần

(1) Lò hơi không thủy lực 5T

• Chiều rộng cho ăn: 1250mm
• Khả năng: 5 tấn
• Đường kính giữa: 470-520mm
• Đường kính tối đa: 1500mm
• Công suất động cơ chính: Động cơ AC 5.5KW
• Công suất thủy lực: 4kw

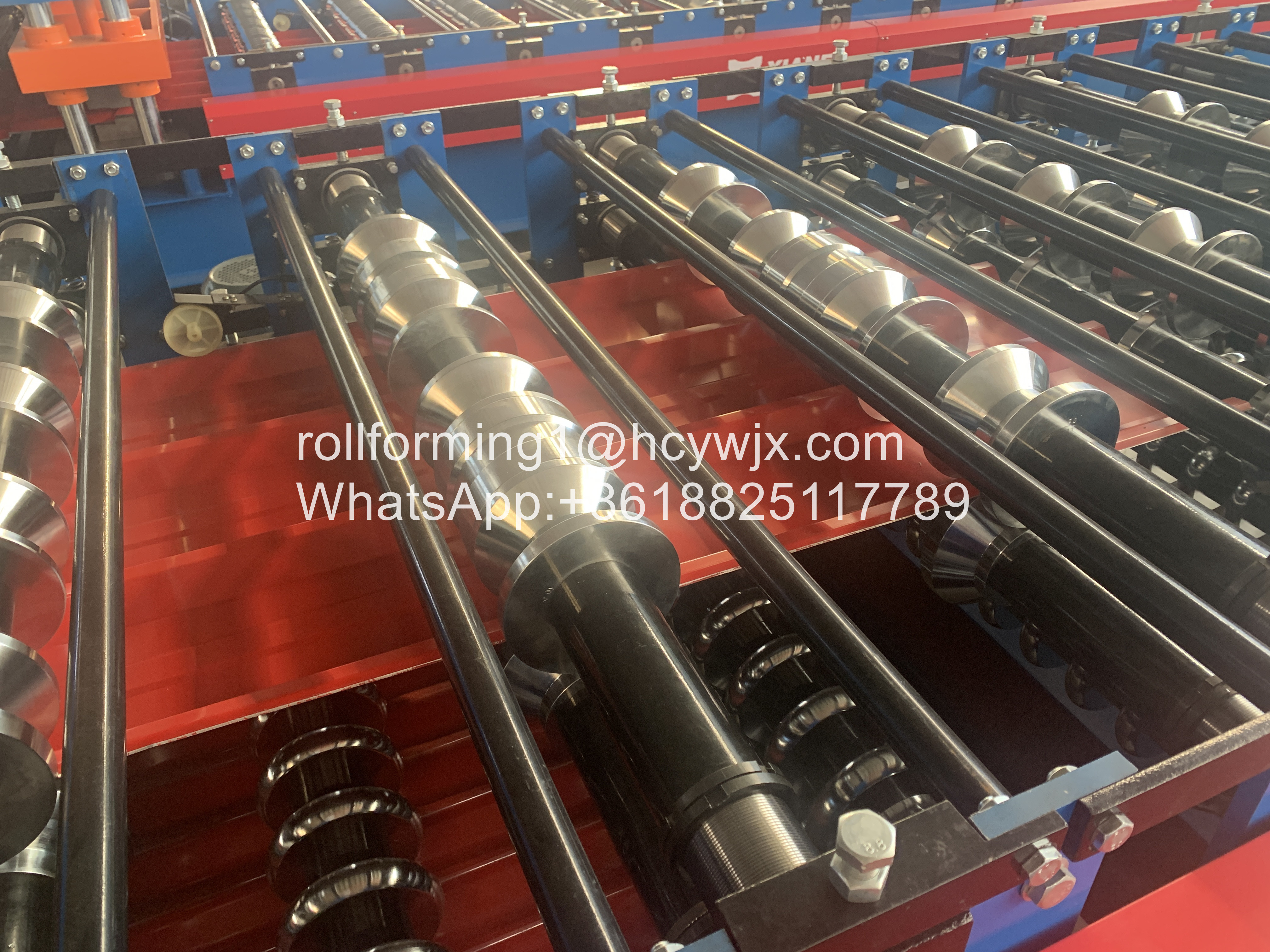

(2)Máy cán chính

• Vật liệu con lăn: ASTM1045 mạ crom bề mặt với crom
• Đường kính trục: ￠ 70mm Vật liệu: SAE1045 với tôi và tôi
• Khung chính bằng hàn chùm 350H
• Cơ cấu máy: trụ dẫn hướng

(3)Hệ thống cắt thủy lực

• Cắt sau khi tạo hình: Cắt tấm sau khi tạo hình cuộn theo chiều dài yêu cầu
• Chất liệu của lưỡi: Cr12, độ cứng 58-62 HRC
• Công suất cắt bằng thủy lực, 5.5KW
• Áp suất làm việc: 12Mpa có thể điều chỉnh
• Đo độ dài: Đo độ dài bộ mã hóa tự động
• Dung sai chiều dài: +/- 1.5mm cho mỗi sản phẩm cuối cùng

(4) Tủ điều khiển máy tính

• Có thể lập trình cài đặt chiều dài và số lượng hồ sơ
• Ngôn ngữ hệ điều hành: tiếng Anh và tiếng Trung
• Máy tính dùng để kiểm soát độ dài và số lượng.Máy sẽ tự động cắt theo chiều dài và dừng khi đạt được số lượng yêu cầu

• PLC: Panasonic hoặc quản lý

(5) Auto Stacker

• Chạy hết công suất động cơ: 0,75KW
• Chiều dài xếp chồng tối đa: 6m
• Độ dày xếp chồng tối đa: 300mm
• Trọng lượng xếp chồng tối đa: khoảng 2,5 tấn
