Thông tin chi tiết sản phẩm:
|
| Loại vật liệu: | PPGI/GI | Độ dày vật liệu: | 0,3-0,6mm |
|---|---|---|---|
| Chiều rộng vật liệu: | 1220mm | Trạm lăn: | 12 trạm |
| Vật liệu con lăn & trục: | Làm nguội và mạ thép 45 # | Đường kính trục: | Φ70mm |
| Vật liệu cắt: | CR12 | Loại ổ đĩa: | Ổ đĩa xích |
| Tốc độ: | 15-20m/phút | Tổng công suất: | 5,5 + 5,5KW |
| Điện áp: | 380V, 50 Hz, 3 pha (có thể tùy chỉnh) | ||
| Làm nổi bật: | roof tile roll forming machine,roof panel roll forming machine |
||

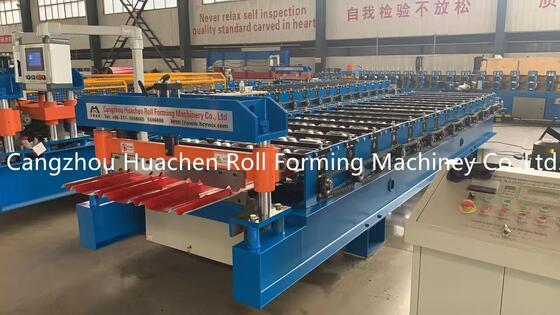

Máy tạo hình cuộn tấm lợp hiệu suất cao này được thiết kế để tạo hình chính xác các tấm lợp bằng sắt mạ kẽm. Hệ thống có điều khiển PLC hoàn toàn tự động và cắt thủy lực để đạt hiệu quả sản xuất vượt trội.
| Thông số | Thông số kỹ thuật |
|---|---|
| Loại vật liệu | PPGI/GI |
| Độ dày vật liệu | 0.3-0.6mm |
| Chiều rộng vật liệu | 1220mm |
| Trạm con lăn | 12 Trạm |
| Vật liệu con lăn & trục | Thép 45# tôi và mạ |
| Đường kính trục | Φ70mm |
| Vật liệu dao cắt | CR12 |
| Loại truyền động | Truyền động xích |
| Tốc độ sản xuất | 15-20m/phút |
| Tổng công suất | 5.5+5.5KW |
| Điện áp | 380V 50Hz 3Pha (tùy chỉnh) |
| Bộ xả cuộn thủ công 5T |
Hỗ trợ vật liệu cuộn trong hoạt động quay. Khả năng chịu tải: 5T. Đường kính trong: 470-530mm (có thể điều chỉnh). Bao gồm thiết bị phanh để ngăn ngừa hư hỏng do va đập trong quá trình vận hành.
|
|---|---|
| Bàn cấp liệu & Cắt trước |
Hướng dẫn cuộn vào đúng vị trí để tạo hình cuộn. Bao gồm thiết bị cắt kéo tay để dễ dàng cắt trước khi thay đổi màu hoặc độ dày vật liệu.
|
| Cụm trục & con lăn |
Được chế tạo từ thép 45# với xử lý tôi và mạ. Cung cấp các con lăn nhẵn, cứng, chống gỉ, ngăn ngừa trầy xước bề mặt trong quá trình vận hành.
|
| Trạm bơm thủy lực |
Cấp nguồn cho cơ chế cắt. Sử dụng dầu thủy lực 46#. Được trang bị quạt làm mát để làm mát tuần hoàn bên trong để duy trì nhiệt độ dầu tối ưu. Thương hiệu van điện từ: Huade.
|
| Tủ điều khiển màn hình cảm ứng |
Có các chế độ vận hành tự động và thủ công. Cho phép cài đặt chiều dài và số lượng tấm mục tiêu thông qua giao diện màn hình cảm ứng. Linh kiện điện: VFD (Delta), cầu dao (Delixi), công tắc tơ (Delixi), rơ le (Xinling), PLC (Delta), biến áp (Delixi).
|
| Phần ép & Dao cắt |
Vật liệu lưỡi dao: Thép CR12 với độ bền cao, khả năng tôi tuyệt vời và khả năng chống mài mòn vượt trội.
|
| Bàn ra sản phẩm | Thu thập các sản phẩm đã hoàn thành. Được trang bị con lăn để tạo điều kiện chuyển tiếp sản phẩm mà không làm hỏng bề mặt. |
Xích: 2 Bộ
Van điện từ: 1 Bộ
Công tắc hành trình: 2 Bộ
Cờ lê hở miệng: 2 Bộ
Cờ lê lục giác: 2 Bộ
Bộ đếm: 1 Bộ
Cờ lê: 2 Bộ
Phớt dầu: 1 Bộ
