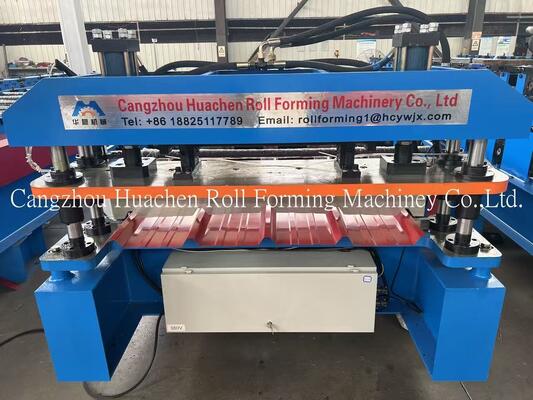

Thiết bị hình cuộn này sản xuất tấm mái gạch metcopo bằng nhôm, một mô hình gạch mới cung cấp hiệu suất nâng cao so với tấm mái gạch bước tiêu chuẩn.
Toàn bộ nhôm metcopo dây chuyền sản xuất tấm mái ván có bước bao gồm một 5 tấn tự động điện decoiler, tấm guilder, máy sóng, máy cắt thủy lực, bàn hỗ trợ,và bộ điều khiển Mitsubishi PLCMáy cán này cho phép các nhà khai thác sản xuất metcopo steptiles của bất kỳ chiều dài.
| Parameter | Thông số kỹ thuật |
|---|---|
| Loại vật liệu | PPGI/GI |
| Độ dày | 0.3-0.6mm |
| Chiều rộng | 1200mm |
| Trạm lăn | 11 Trạm |
| Vật liệu cuộn và trục | 45# Sắt thép và mạ |
| Chiều kính trục | Φ70mm |
| Vật liệu cắt | CR12 |
| Loại ổ đĩa | Động cơ chuỗi |
| Tốc độ | 15-20m/min |
| Tổng công suất | 5.5+5.5KW |
| Điện áp | 380V 50Hz 3Phase (có thể được tùy chỉnh) |
| Thành phần | Mô tả & Thông số kỹ thuật |
|---|---|
|
5T Máy cắt cuộn bằng tay
|
Hỗ trợ cuộn dây và cho phép chuyển động xoay. Capacity chịu: 5T. Diameter bên trong: 470-530mm (có thể điều chỉnh theo nhu cầu).Được trang bị thiết bị phanh để ngăn chặn thiệt hại của máy do va chạm trong quá trình vận hành. |
|
Bàn cho ăn & máy cắt trước
|
Hướng dẫn cuộn vào vị trí chính xác để hình thành cuộn. Bao gồm thiết bị cắt kéo bằng tay để cắt trước thuận tiện khi thay đổi màu sắc hoặc độ dày. |
|
Cánh và cuộn
|
Vật liệu: 45 # Thép quenching và plating. Các cuộn được chế biến mịn, cứng và chống gỉ. Sẽ không để lại vết trầy xước trên tấm trong khi hoạt động. |
|
Trạm bơm thủy lực
|
Động cơ cắt cho các hoạt động cắt. Xăng thủy lực sử dụng dầu thủy lực 46 #. Được trang bị quạt làm mát để làm mát lưu thông nội bộ để ngăn ngừa các vấn đề nhiệt độ dầu cao trong quá trình hoạt động.Nhãn hiệu van điện tửHuade. |
|
Bàn điều khiển màn hình cảm ứng
|
Tính năng chế độ tự động và thủ công. Cho phép cài đặt chiều dài đơn vị và số lượng trên màn hình cảm ứng. Dễ dàng và dễ vận hành. Thương hiệu thành phần điện:
|
|
Phần nhấn và máy cắt
|
Vật liệu lưỡi dao: CR12 cung cấp độ bền cao, độ cứng tuyệt vời và khả năng chống mòn vượt trội. |
|
Bảng đầu ra
|
Thu thập các sản phẩm hình thành. |
| Phần | Số lượng |
|---|---|
| Chuỗi | 2 bộ |
| Van điện tử | 1 bộ |
| Chuyển đổi du lịch | 2 bộ |
| Chìa khóa mở | 2 bộ |
| Chìa khóa Hexagon | 2 bộ |
| Trình đếm | 1 bộ |
| Chìa khóa | 2 bộ |
| Các con dấu dầu | 1 bộ |
Bảng cuộn → Bảng hướng dẫn → Bộ phim bao phủ → Làm cuộn → Đo chiều dài → Bảng cắt → Bảng runout
