Thông tin chi tiết sản phẩm:
|
kiểu: | tấm lợp ngói tráng men | hệ thống điều khiển: | Điều khiển PLC |
---|---|---|---|
độ dày nguyên liệu: | 0,3-0,6mm | Chứng nhận: | CE ISO |
Sau khi bán hàng: | Các kỹ sư sẵn sàng phục vụ ở nước ngoài | Bao bì: | gói xuất khẩu tiêu chuẩn |
Vật liệu máy cắt: | Có TK12 | ||
Điểm nổi bật: | roll forming equipment,roof tile roll forming machine |

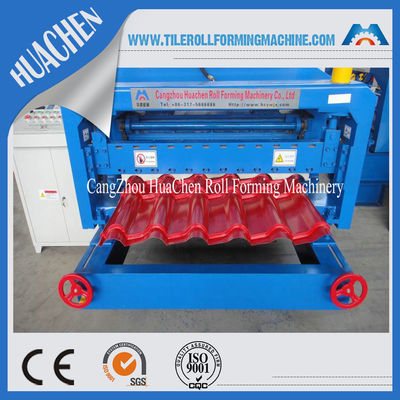

Thiết bị cán kim loại tấm sóng 7,5 Kw với tốc độ tạo hình 4-8 M / phút
Chi tiết nhanh:
Máy dùng để liên tục cuộn tạo hình và ép gạch bước trên hàng loạt hồ sơ sản phẩm.Chiều dài có thể được thiết lập hoặc không giới hạn và độ sâu của mỗi bước có thể điều chỉnh từ 10 đến 30mm.
Dây chuyền tạo hình cuộn ngói lợp này bao gồm máy cán loại đầu đơn thủy lực, máy cán chính, máy tạo hình thủy lực, máy cắt tự động thủy lực, sản phẩm chạy ra bàn, tủ điều khiển tự động PLC.
Thành phần của máy
Máy cán chính …………………………… 1 chiếc
Hệ thống cắt …………………………………….… ..1 đơn vị
Hệ thống ép …………………………………….… 1 chiếc
Bộ khử cuộn bằng tay ……………………………………… 1 chiếc
Bảng điều khiển ………………………………………… ..1 đơn vị
Trạm thủy lực ……………………………………… 1 chiếc
Sổ tay hướng dẫn sử dụng ……………………… ……………… .2 chiếc
Dụng cụ dự phòng …………………………………………… ... một hộp
Các ứng dụng:
Các loại gạch thép màu được sản xuất theo dây chuyền này trông rất đẹp, trang nhã và quý phái.Chúng được sử dụng rộng rãi làm mái che nhà xưởng, khách sạn, trung tâm triển lãm, biệt thự, công trình dân dụng, v.v.
Thông số kỹ thuật:
1: Chiều rộng cuộn dây: lên đến cấu hình
2: Tốc độ làm việc: 4-8 m / phút
3: Trạm cuộn: 18-24 trạm
4: Chất liệu của trục lăn: thép 45 #, đánh bóng và phủ chrome
5: Vật liệu của trục chính: Con lăn thép rèn 45 ﹟ đường kính: Ф75mm
6: Công suất chính: 7,5 kw
7: Độ dày hình thành: 0,3mm — thép màu 0,8mm
8: Truyền: bằng dây chuyền 1,2 inch đơn dòng
9: Hệ thống ép: sử dụng vật liệu Cr12
10: Kích thước của máy: khoảng 9500x1600x1200 (mm) L x W x H
11: Trọng lượng: khoảng 8000kg
12: Màu sắc: xanh lam
13: Người bán sẽ cung cấp vật liệu để kiểm tra máy, sản phẩm cuối cùng tối đa là 3-5m.Khi sản phẩm giống với sản phẩm đã ký, người bán sẽ dừng để kiểm tra máy.
14: Máy áp dụng trạm mới (trạm như vậy rất mạnh và tuổi thọ cao hơn)
15: Máy phải có bốn chân chiều cao 350mm (khớp bằng vít)
16: Cho ăn và hướng dẫn: sử dụng vật liệu 45 #, và nó là phía đông để điều chỉnh kích thước cho ăn
17: Máy hoàn chỉnh sử dụng vỏ bọc: đảm bảo an toàn cho người vận hành.
18: Cắt:
(1) Cắt thủy lực
(2) Cắt sau khi tạo hình: Cắt tấm sau khi tạo hình cuộn theo chiều dài yêu cầu
(3) Chuyển động cắt: Máy chính tự động dừng và quá trình cắt sẽ diễn ra.Sau khi cắt, máy chính sẽ tự động khởi động.
(4) Chất liệu của lưỡi: Cr12 với xử lý nhiệt
(5) Đo chiều dài: Đo chiều dài tự động
(6) Dung sai chiều dài: 3m +/- 1,5mm
Quy trình công nghệ
Trang trí — cho ăn và hướng dẫn — tạo hình cuộn — — nhấn — — cắt theo chiều dài — hướng dẫn đóng gói sản phẩm
