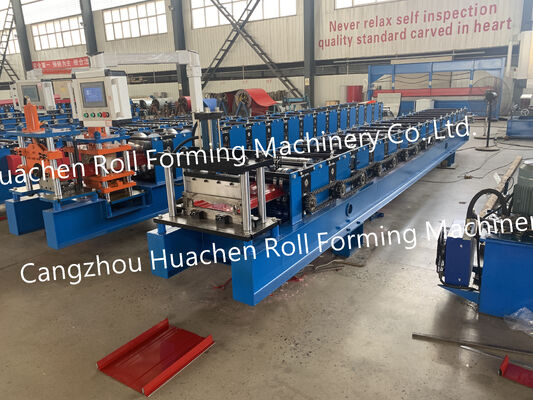

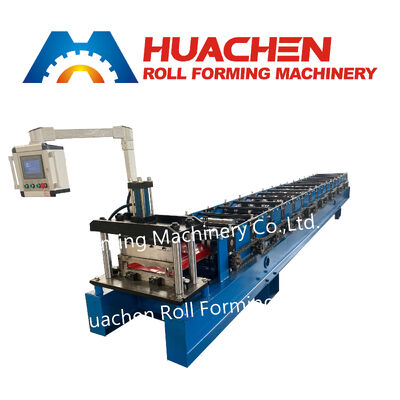

Máy sản xuất tấm thép mái và tấm tường chất lượng cao, có tuổi thọ dài, phù hợp với xây dựng tòa nhà công nghiệp.

Các thông số kỹ thuật chính

Tổng quan sản phẩm

Máy chế biến tấm tường là một giải pháp công nghiệp hiệu quả cao được thiết kế để sản xuất tấm tường được sử dụng trong các ứng dụng xây dựng đa dạng.Máy tạo cuộn gạch thép màu 16 trạmđược thiết kế cho hình thành cuộn liên tục của màu sắc thép mái ván hồ sơ.Hệ thống cuộn 16 trạm, cho phép tấm kim loại được định hình thông qua một loạt các hoạt động hình thành tiến bộ.

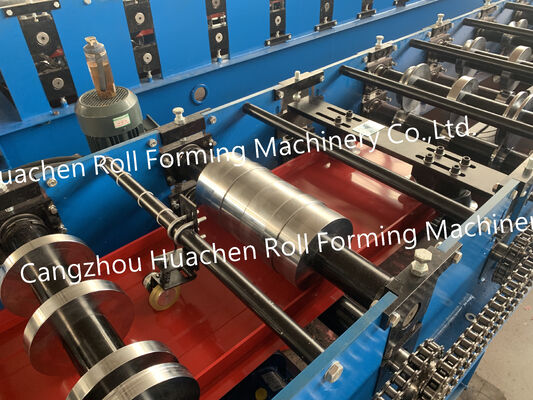

16-Định hướng hình thành trạm

Máy được cấu hình với16 trạm lănTrong quá trình hoạt động, vật liệu tấm đi qua các nhóm cuộn theo trình tự, với mỗi trạm tham gia vào quá trình định hình dần dần.

Số lượng trạm hình thành là một thông số kỹ thuật quan trọng khi lựa chọn thiết bị cho các yêu cầu hồ sơ gạch thép màu khác nhau.

Thông số kỹ thuật của cuộn và trục

Máy sử dụngThép 45#cho cả hai cuộn và trục.

Các thành phần được chế biến bằngxử lý dập tắt và mạ, và hệ thống hình thành áp dụng mộtChiều kính trục Φ70 mmCác thông số kỹ thuật này xác định vật liệu chính và cấu hình cấu trúc của máy.

Chuỗi truyền động

Thiết bị được trang bị mộthệ thống truyền động dây chuyền.

Phương pháp truyền dẫn này là một phần của cấu trúc cơ học của máy và có thể được đánh giá cùng với số lượng trạm hình thành, thông số kỹ thuật trục,và tốc độ sản xuất khi so sánh thiết bị tạo cuộn.

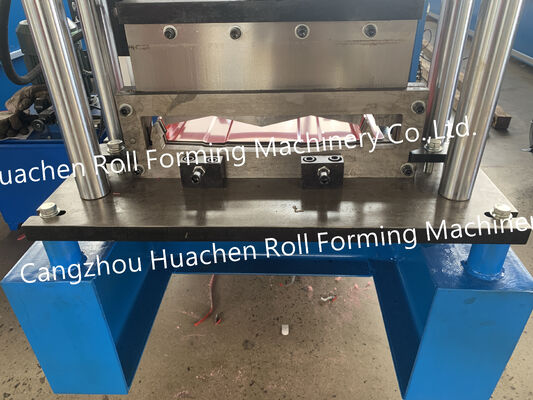

Hệ thống cắt

Các phần cắt được cấu hình với mộtMáy cắt CR12.

Vật liệu cắt là một trong các thông số kỹ thuật của máy và nên được xem xét theo yêu cầu của hồ sơ gạch thép màu hoàn thiện.

Tốc độ sản xuất và yêu cầu năng lượng

Máy có tốc độ hoạt động được chỉ định là15~20 m/min.

Tổng cấu hình năng lượng là4+4 kW, và nguồn điện cần thiết là380 V / 50 Hz / 3 giai đoạnMôi trường lắp đặt nên cung cấp nguồn điện phù hợp trước khi máy hoạt động.

Ứng dụng

CácMáy tạo cuộn gạch thép màu 16 trạmđược thiết kế để sản xuất liên tục các hồ sơ gạch mái bằng thép màu.

Các ứng dụng điển hình bao gồm:

• Sản xuất gạch thép màu
• Xây dựng hồ sơ mái nhà bằng kim loại
• Sản xuất hồ sơ tấm thép
• Xử lý vật liệu mái nhà
• Sản xuất hồ sơ mái nhà

Cấu hình máy phù hợp nên được xác nhận theo hồ sơ sản phẩm và điều kiện sản xuất cần thiết.

Tổng quan cấu hình chính

Cấu hình máy bao gồm:

• 16 trạm lăn
• 45# Vòng và trục thép
• Xử lý dập và mạ
• Chiều kính trục Φ70 mm
• Máy cắt CR12
• Hệ thống truyền động dây chuyền
• Tốc độ sản xuất 15~20 m/min
• Tổng công suất 4+4 kW
• 380 V / 50 Hz / Cung cấp điện 3 pha

Các thông số kỹ thuật này cung cấp một tham chiếu kỹ thuật cho người mua đánh giá mộtMáy tạo cuộn gạch thép màu 16 trạmcho sản xuất hồ sơ mái nhà liên tục.
