Một máy làm gạch / máy tạo tấm mái nhà sử dụng quy trình cán cuộn kim loại

Thông số kỹ thuật chính

Tổng quan sản phẩm

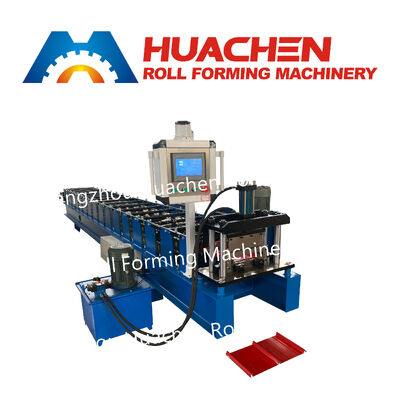

Máy cán định hình tấm tường là giải pháp công nghiệp hiệu quả cao được thiết kế để sản xuất các tấm tường sử dụng trong nhiều ứng dụng xây dựng khác nhau. Máy cán định hình tôn màu 12 trạm được thiết kế để sản xuất các biên dạng tôn lợp màu thông qua quy trình cán định hình liên tục. Máy được trang bị bộ phận định hình 12 trạm, cho phép vật liệu được định hình dần dần qua nhiều giai đoạn con lăn.Máy được trang bị 12 trạm con lăn được bố trí trong bộ phận định hình. Trong quá trình hoạt động, tấm thép được dẫn qua từng trạm theo thứ tự, nơi biên dạng được hình thành dần dần theo thiết kế yêu cầu. Số lượng trạm con lăn là một thông số quan trọng đối với người mua khi lựa chọn thiết bị cho các yêu cầu biên dạng tôn lợp màu khác nhau.Chi tiết con lăn và trụcCác con lăn và trục định hình được chế tạo từ thép 45# với xử lý tôi và mạ. Máy sử dụng đường kính trục Φ70 mm, cung cấp một thông số cấu trúc cụ thể cho hệ thống định hình. Các chi tiết này giúp người mua đánh giá cấu hình cơ khí của thiết bị.

Hệ thống truyền động và cắt

Hệ thống truyền động sử dụng cấu trúc truyền động xích. Bộ phận cắt được cấu hình với dao cắt CR12. Loại truyền động và vật liệu dao cắt là các thành phần chính của cấu hình máy và có thể được xem xét theo yêu cầu sản xuất.Cấu hình tốc độ và công suất sản xuấtMáy cung cấp tốc độ định hình được chỉ định là 15–20 m/phút. Yêu cầu công suất tổng là 4+4 kW, với cấu hình điện là 380 V / 50 Hz / 3 pha. Vị trí lắp đặt phải cung cấp nguồn điện tương thích trước khi máy hoạt động.

Lĩnh vực ứng dụng

Máy cán định hình tôn màu 12 trạm chủ yếu được sử dụng để sản xuất liên tục các biên dạng tôn lợp màu. Các ứng dụng điển hình bao gồm: Sản xuất tôn lợp màu, Gia công biên dạng tôn lợp kim loại, Định hình biên dạng tấm thép, Sản xuất vật liệu lợp mái, Sản xuất biên dạng công trình. Cấu hình máy cuối cùng nên được xác nhận theo biên dạng hoàn thiện yêu cầu và điều kiện sản xuất.

Tóm tắt cấu hìnhMáy này có hệ thống cán định hình 12 trạm, con lăn và trục thép 45# với xử lý tôi và mạ, và đường kính trục Φ70 mm. Thiết bị cũng được cấu hình với dao cắt CR12, truyền động xích, tốc độ định hình 15–20 m/phút, tổng công suất 4+4 kW và nguồn điện 3 pha 380 V / 50 Hz. Các thông số kỹ thuật này cung cấp một tham chiếu rõ ràng cho khách hàng đánh giá Máy cán định hình tôn màu cho các yêu cầu sản xuất của họ.
