Thông tin chi tiết sản phẩm:
|
| Loại vật liệu: | PPGI/GI | độ dày vật liệu: | 0,3-0,6mm |
|---|---|---|---|
| chiều rộng vật liệu: | 1250mm | trạm lăn: | Trạm 22/12 |
| Vật liệu trục & con lăn: | 45# Tôi và mạ thép | Đường kính trục: | Φ70mm |
| Chất liệu máy cắt: | Cr12 | Loại ổ đĩa: | truyền động xích |
| Tốc độ: | 15m/phút | Tổng công suất: | 5.5+5.5KW |
| Điện áp: | 3 pha 380V 50Hz | ||
| Làm nổi bật: | Máy tạo cuộn hai tầng 1250mm,Máy tạo cuộn dây chuyền,Thiết bị tạo hình cuộn dây chuyền |
||
Product Mô tả
Nói chung, nó phù hợp với các tấm kim loại với độ dày 0,3-0,8mm, chẳng hạn như tấm thép phủ màu, tấm kẽm, v.v.Có thể có một số sự khác biệt giữa các mô hình thiết bị khác nhau, và phạm vi độ dày cụ thể áp dụng cần phải được xác định theo hướng dẫn thiết bị.
Thông thường, tốc độ sản xuất là khoảng 8-15 mét mỗi phút, và tốc độ sản xuất bị ảnh hưởng bởi nhiều yếu tố như sức mạnh động cơ, số lượng và đường kính của cuộn và độ dày tấm.Một số thiết bị cao cấp có thể có tốc độ sản xuất cao hơn thông qua thiết kế tối ưu và hệ thống điện tiên tiến.
Các thông số kỹ thuật chính
| Vật liệu | Loại | PPGI/GI |
| Độ dày | 0.3-0.6mm | |
| Chiều rộng | 1250mm | |
| Vòng xoắnTrạms | 12/22 Các trạm | |
| Vật liệu cuộn và trục | 45#STeelQnhung vàPủ | |
| Chiều kính trục | Φ70mm | |
| Vật liệu cắt | CR12 | |
| Loại ổ đĩa | Động cơ chuỗi | |
| Tốc độ | 15m/min | |
| Tổng công suất | 5.5+5.5KW | |
| Điện áp | 380V 50Hz 3Plợn | |
Dòng công việc
Trải → Nạp vật liệu → Lập cuộn → Cắt → Thu thập
Thành phần &Các thông số kỹ thuật
Phần này được sử dụng để hỗ trợ Coil.
Và làm cho cuộn dây quay theo cách quay.
Khả năng mang: 5T
Chiều kính bên trong: 470-530mm
(được điều chỉnh theo nhu cầu).)
Để tránh thiệt hại cho máy bằng cách va chạm khi máy đang chạy, chúng tôi đã lắp đặt một thiết bị phanh cho bạn.
Máy thủy lựcTrạm bơm
Mục đích của trạm bơm này làlái xemáy cắt để bắt đầu cắt công việcs.
Cácthủy lựcsử dụng bể46# dầu thủy lực.
Được trang bị quạt làm mátmà cmộtilàm mát lưu thông bên trong,để đảm bảo trạm bơm dầu sẽ không bị ảnh hưởng bởi nhiệt độ dầu caotrong khi làm việc.
Nhãn hiệu van điện tử: Huade
TôiSCreanCkiểm soátCAbinet
Tủ điều khiển có hai chế độ, tự động và thủ côngchế độ.
Chiều dài đơn vị của tấm mục tiêuvà số lượngcó thể được thiết lập trongtOutscreen.
Hệ thống này rất đơn giản và dễ vận hành.
Máy điệnCđối tượngBđồng Rand:
1.VFD:Delta
2. Máy ngắt mạch:Đẹp
3. Máy tiếp xúc:Đẹp
4- Giao tiếp.:Xinling
5. PLC:Delta
6. biến áp:Đẹp

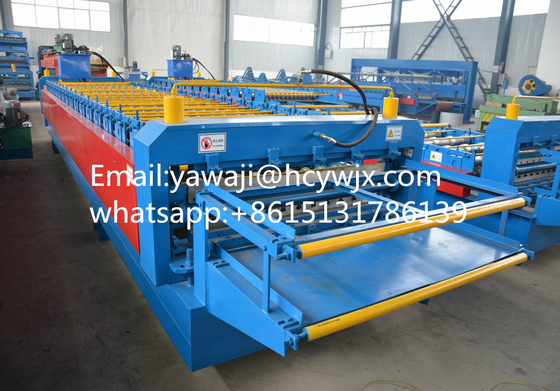

Bàn cho ăn & máy cắt trước
Hướng dẫn cuộn dây đến vị trí chính xác vàđiđến cuộn hình thànhphần.
Cũng bao gồm mộtTay kéo cắt Device, nó là thuận tiện để cắt trước cuộn dây cuộn khi muốnthay đổiMàu hoặc độ dày.
Cánh và cuộn
Vật liệu của lưỡi dao là CR12.
Sau khi định hình, kim loại được cắt thành các thanh riêng lẻ có chiều dài yêu cầu.
Giao diện vận hành của hệ thống điều khiển là đơn giản và dễ hiểu. Người vận hành có thể làm chủ hoạt động của thiết bị sau khi đào tạo đơn giản. Thông qua màn hình cảm ứng hoặc bảng điều khiển,Các thông số sản xuất khác nhau có thể được thiết lập dễ dàng, chẳng hạn như kích thước, chiều dài, số lượng sản xuất, v.v. của gạch trapezoidal.
Việc bảo trì thiết bị cũng tương đối đơn giản. Do thiết kế cấu trúc hợp lý của nó, mỗi thành phần dễ dàng tháo rời và thay thế, thuận tiện cho việc làm sạch hàng ngày,công việc bảo trì và sửa chữa.
