| Thông số | Quy cách |
|---|---|
| Loại vật liệu | PPGI/GI |
| Độ dày | 0.3-0.6mm |
| Khổ rộng | 1000mm |
| Cây lăn | Trên: 11 Cây; Dưới: 12 Cây |
| Vật liệu Cây lăn & Trục | Thép 45# tôi và mạ |
| Đường kính trục | Φ70mm |
| Vật liệu dao cắt | CR12 |
| Loại truyền động | Truyền động xích |
| Tốc độ | 15m/phút |
| Tổng công suất | 5.5+5.5KW |
| Điện áp | 380V 50Hz 3Pha (có thể tùy chỉnh) |
|
Máy xả cuộn thủ công 5T
 |
Bộ phận này dùng để đỡ cuộn tôn và làm cho cuộn tôn quay.
|
|
Bàn dẫn & Dao cắt sơ bộ
|
Dẫn hướng cuộn tôn vào đúng vị trí và hướng nó đến bộ phận cán. Bao gồm thiết bị cắt bằng tay để cắt sơ bộ thuận tiện khi thay đổi màu sắc hoặc độ dày. |
|

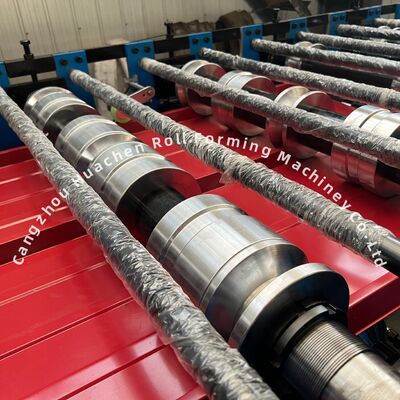

Trục & Cây lăn
|
Vật liệu là thép 45# tôi và mạ. Các cây lăn đã qua xử lý nhẵn, cứng và không bị gỉ sét. Sẽ không để lại bất kỳ vết xước nào trên tôn khi hoạt động. |
|
Trạm bơm thủy lực
|
Cung cấp năng lượng cho dao cắt để thực hiện công việc cắt. Thùng dầu thủy lực sử dụng dầu thủy lực 46#. Trang bị quạt làm mát để làm mát tuần hoàn bên trong, đảm bảo trạm bơm dầu không bị ảnh hưởng bởi nhiệt độ dầu cao trong quá trình làm việc. Thương hiệu van điện từ: Huade |
|
Tủ điều khiển màn hình cảm ứng
|
Tủ điều khiển có hai chế độ: tự động và thủ công. Chiều dài đơn vị của tôn mục tiêu và số lượng có thể được cài đặt trên màn hình cảm ứng. Hệ thống đơn giản và dễ vận hành. Thương hiệu linh kiện điện:
|
|

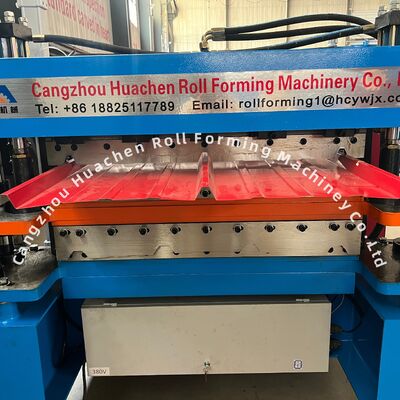

Bộ phận ép & Dao cắt
|
Vật liệu lưỡi dao là CR12. Có độ bền cao, khả năng tôi tốt hơn và chống mài mòn tốt. |
|

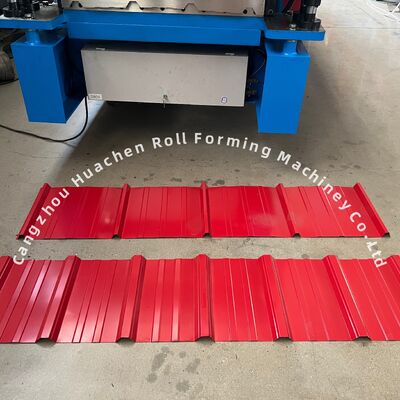

Bàn ra sản phẩm
|
Bộ phận này dùng để thu thập các sản phẩm đã được tạo hình. Khung đỡ được trang bị các con lăn để tạo điều kiện thuận lợi cho việc di chuyển sản phẩm mà không bị trầy xước. |
| Bộ phận | Số lượng |
|---|---|
| Xích | 2 Bộ |
| Van điện từ | 1 Bộ |
| Công tắc hành trình | 2 Bộ |
| Cờ lê mở | 2 Bộ |
| Cờ lê lục giác | 2 Bộ |
| Bộ đếm | 1 Bộ |
| Cờ lê | 2 Bộ |
| Phớt dầu | 1 Bộ |
