Thông tin chi tiết sản phẩm:
|
kiểu: | Máy cán thanh xà gồ thép chữ U cho thanh xà gồ chữ U đặc biệt với công suất chính 15 KW | con lăn: | 14 |
---|---|---|---|
vật liệu con lăn: | Thép số 45 | sự bảo đảm: | 12 tháng |
Điểm nổi bật: | purlin roll forming machine,rolling forming machine |
1. Mô tả sản phẩm |
(1).Tom lược
Xà gồ do C Xà gồ Máy cán thép mái nhà được sử dụng rộng rãi trong ứng suất cơ thể chính
cấu trúc của công trình quy mô vừa và lớn, chẳng hạn như nhà máy, nhà kho, nhà kho đầu máy,
nhà chứa máy bay, tòa nhà triển lãm.nó được biết đến như vật liệu xây dựng kinh tế và hiệu quả cao.
Xà gồ thép C có các tính năng sau:
Một. Trọng lượng nhẹ, chi phí thấp;
NS. Dễ dàng hoạt động: xà gồ có thể được hình thành và đục lỗ theo nhu cầu hoạt động của bạn;
và nó có thể được cài đặt trực tiếp.

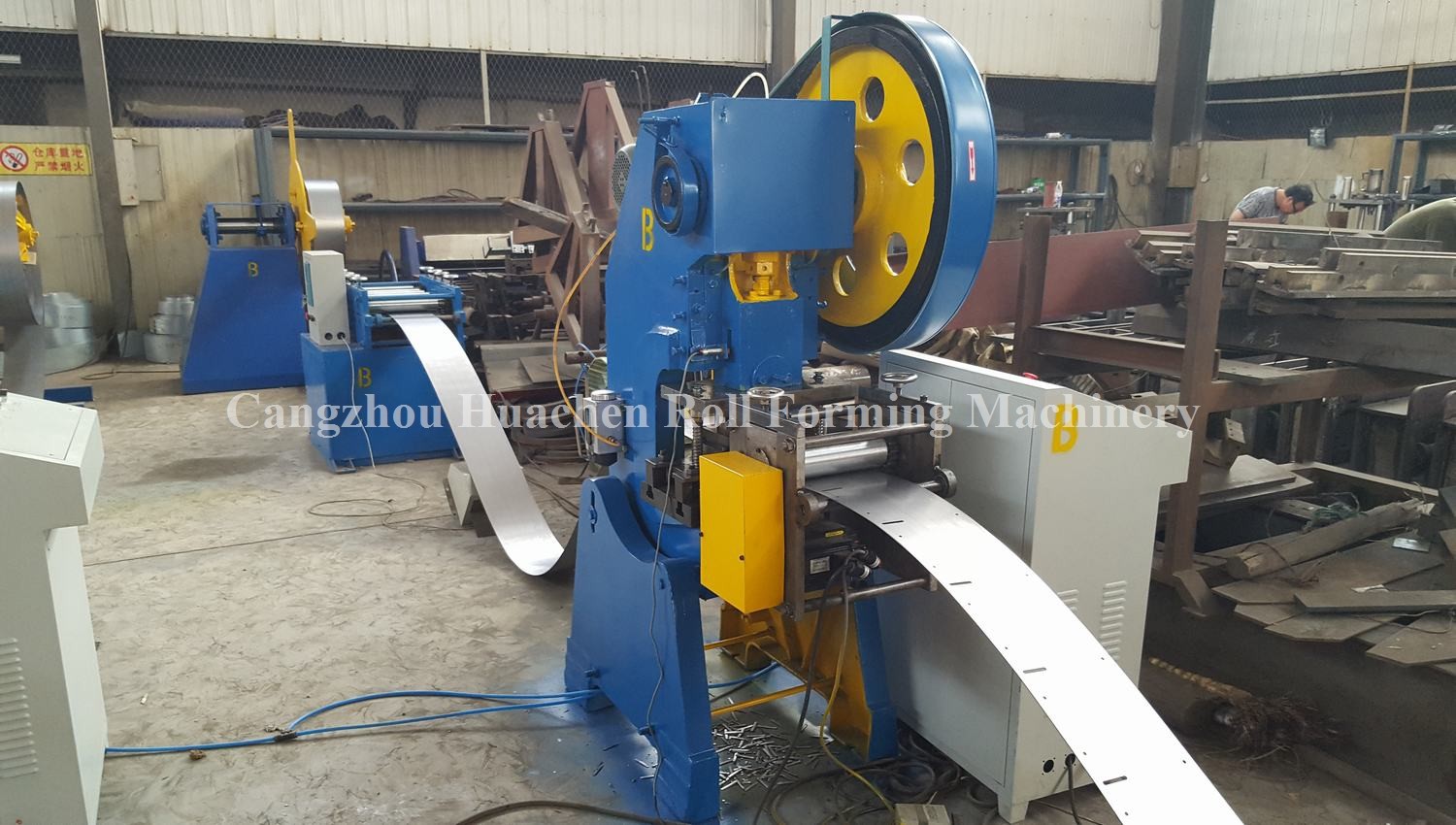

(2).Quy trình làm việc của máy tạo hình cuộn
Trang trí cuộn dây-Cấp cuộn dây-San lấp mặt bằng-Tạo hình cuộn-Đục lỗ (tùy chọn) -Đo chiều dài-Tấm
hỗ trợ cắt tấm
(3). Chi tiết kỹ thuật
A. Chung
Vật liệu phù hợp | NSthép dải cuộn ot, Q235 hoặc tương đương |
Độ dày vật liệu | 1,5-3,0 mm |
Chiều rộng vật liệu | 175-465mm |
Kích thước | Khoảng 10.0 * 1.2 * 1.75m (L * W * H) , theo bản vẽ |
Không gian làm việc | Khoảng 20,0 * 2,7m (L * W) |
Độ dài của tờ giấy |
Bạn có thể đặt độ dài theo nhu cầu của bạn. Nó được điều khiển bởi PLC cái mà có thể đảm bảo sự chính xác ± 1mm. |
Cắt |
Tự động dừng và cắt khi đến bộ chiều dài |
B. Chi tiết thành phần
Vật liệu con lăn | Thép 45 # cao cấp.Mạ crom cứng, 0,05mm. |
Khung chính | Thép 400 #.Ổn định hơn và không rung lắc. |
Tấm giữa |
16mm.Chúng tôi sử dụng các tấm dày hơn để đảm bảo sự ổn định sản phẩm của chúng tôi. |
Các bước hình thành | 11-16, theo bản vẽ. |
Vật liệu trục | Φ70 mm, thép 45 # cao cấp. |
Quá trình xử lý: ủ - hoàn tất quay, độ cứng cao, khó biến dạng. |
|
Cắt Vật liệu lưỡi |
Cr12, độ cứng HRC60-62. |
Quy trình xử lý: xử lý nhiệt - mài mòn mặt phẳng - cắt điện cực dây. |
C. Linh kiện điện
Công suất phù hợp | 380V, 50 Hz, 3 pha hoặc theo nhu cầu của bạn. |
Màn | Màn hình cảm ứng 7 inch, dễ vận hành. |
PLC | Delta DVP14ES |
Thích nghi tốt với các điều kiện khác nhau, chẳng hạn như độ ẩm, nhiễu điện từ. |
|
Bộ chuyển đổi tần số |
Delta VFD-M.Nó có ưu điểm là làm chậm trước khi cắt, để đảm bảo độ chính xác về chiều dài (± 1mm, tốt hơn nhiều so với tiêu chuẩn công nghiệp ± 3mm). |
Chiều dài Thiết bị đo lường |
Omron, sản xuất tại Nhật Bản. |
Nó có tính năng chính xác và ổn định cao. |
Lợi thế của chúng tôi
Thẩm quyền giải quyết Hồ sơ Đang vẽ
