Thông tin chi tiết sản phẩm:
|
Cách sử dụng: | đinh và theo dõi | dung tích: | 15-25m / phút |
---|---|---|---|
tính năng: | không ngừng cắt | lái xe: | Ổ đỡ trục |
độ dày: | 0,3-0,6mm | voltege: | 380V |
Tên: | Máy tạo hình đinh tán 0,6mm 380v C Ổ trục mang | từ khóa: | c máy cán đinh tán |
Điểm nổi bật: | Máy cán đinh tán 0,6mm c,máy cán đinh tán 380v c |
Máy cán Keel nhẹ U kênh C kết hợp
Máy cán Keel nhẹ U kênh C kết hợp
Máy cán Keel nhẹ U kênh C kết hợp được thiết kế dựa trên yêu cầu của khách hàng.Đối với một điều, nó có thể tiết kiệm cho nhà máy và tiết kiệm chi phí sản xuất.Các đinh tán và xe tải thường được sử dụng trong việc làm vách thạch cao và làm trần.Dưới đây là một số cấu hình bản vẽ để bạn tham khảo:
Máy cán Keel nhẹ U kênh C kết hợp được thiết kế như thế nào?

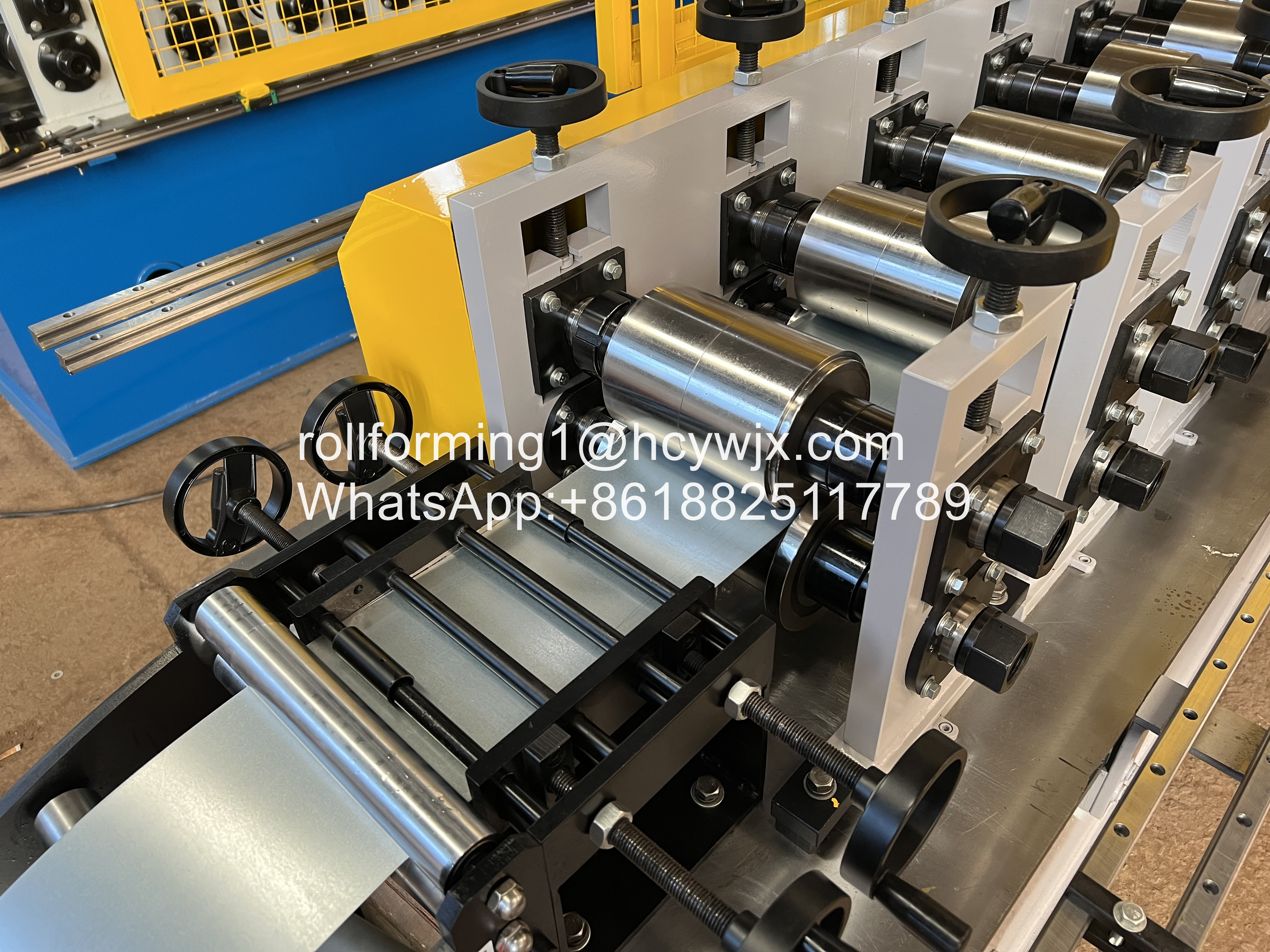

Tương tự như toàn bộ máy cán, máy keel nhẹ kết hợp này được cấu tạo bởi Decoiler, bãi san phẳng, máy cán, hệ thống cắt và các loại khác.Nhưng máy chính sẽ có một số khác.Đây là hình ảnh máy chi tiết để bạn tham khảo:
Hồ sơ stud và track là gì và nó được sử dụng như thế nào?
Máy keel nhẹ UC kết hợp có thể được sử dụng để tạo rãnh C và rãnh U bằng một máy và bạn không cần điều chỉnh miếng đệm.Máy kết hợp U track và C stud giống như chế tạo hai máy với nhau nhưng sử dụng một bộ hệ thống điện, hệ thống điều khiển PLC và khung máy.Bằng phương pháp này, máy liên hợp tốn ít không gian và tiết kiệm một số tiền.Đối với mọi kích thước, rãnh chữ U và đinh tán C có thể được kết hợp với nhau.
Tại sao lại chọn kết hợp U track và C stud machine?
1. Thiết kế máy nhỏ, cần không gian nhỏ trong nhà máy.Nếu bạn nhà máy có không gian nhỏ, xin vui lòng chọn loại này.
2. Đối với rãnh chữ U và đinh tán C, bạn không cần thay đổi con lăn và điều chỉnh miếng đệm.
3. Chi phí thấp hơn, vì hai cấu hình bản vẽ có thể được thực hiện bởi một máy, một hệ thống điều khiển PLC, một bộ động cơ.
Sự miêu tả:
Máy tạo hình cuộn Keel Thông số chính
Không. |
Thông số chính của Máy cán Keel |
|
1 |
Thích hợp để xử lý |
Thép tấm màu |
2 |
Chiều rộng của tấm |
175 mm |
3 |
Con lăn |
12 hàng |
4 |
Kích thước |
6100 * 1150 * 1510mm |
5 |
Sức mạnh |
4,5 + 3kw |
6 |
Vật liệu cán |
thép ổ trục (làm nguội) |
7 |
Độ dày của tấm |
0,3-0,6 mm |
số 8 |
Năng suất |
20m / phút |
9 |
Đường kính của con lăn |
Φ50mm |
10 |
Vôn |
380V 50Hz 3 pha |
11 |
Vật liệu của tấm cắt |
Có TK12 |
12 |
Thủy lực |
40 # |
13 |
Xử lý độ chính xác |
Trong vòng 1.00mm |
14 |
Hệ thống điều khiển |
Điều khiển PLC |
Thành phần thiết bị: Máy cán cuộn nhân tạo-hệ thống điều khiển máy tính-hệ thống điều khiển thuỷ lực-cắt
Thêm một số thông số chi tiết của máy để bạn tham khảo:
Trang trí thủ công | ||||
Đường kính bên trong của cuộn vật liệu | 450mm-550mm | |||
Chiều rộng cuộn dây tối đa | 300mm | |||
Mang năng lực | 1500kg | |||
Máy cán chính | ||||
Số bước hình thành | 9 nhà ga | |||
Vật liệu trục: thép 45 # Đường kính ngoài | 50mm | |||
Vật liệu con lăn: | Cr12MoV | |||
Vận chuyển | bằng bánh răng | |||
Tốc độ hình thành: | 15-20m / phút | |||
Động cơ | 7,5kw | |||
Vôn | 380v, 50Hz, 3 pha | |||
Hệ thống cắt | ||||
Cách sử dụng | Cùng với các từ đấm, cắt sẽ được thực hiện cùng nhau. | |||
Chất liệu của lưỡi | Gcr12 dập tắt | |||
Nguồn cấp | năng lượng thủy lực | |||
Khung | Kiểu cột với hệ thống giá đỡ & bánh răng | |||
Công tắc đột quỵ | công tắc quang điện không tiếp xúc | |||
Trạm thủy lực | ||||
Công suất động cơ thủy lực | 3kw | |||
Dầu thủy lực | 46 # | |||
Các thành phần | Hệ thống bao gồm một bộ bình thủy lực, một bộ bơm dầu thủy lực và hai ống thủy lực.Và hai bộ van điện từ. | |||
Hệ thống điều khiển điện | ||||
Tính năng |
1. PLC, bộ chuyển đổi, bảng điều khiển cảm ứng được sử dụng từ Delta Đài Loan để đảm bảo tốc độ cao với độ ổn định, chính xác và tuổi thọ. 2. Phần tử điện khác là Delta. 3. Được trang bị công tắc di chuyển, ngắt khí, bộ tản nhiệt, biến áp & bộ chống rò điện để vận hành thuận tiện và an toàn. |
|||
Nhãn hiệu | Panasonic |
